免费12 ' x16 '甲板平面图(附PDF文件下载)

免费12'x16'甲板平面图下载

这是我们的免费12 ' X 16 '甲板与楼梯计划。

你可以下载这篇文章中的图片(右键点击“另存为”)和/或下载这个PDF所有的蓝图,图纸和步骤说明。

关于本甲板

这是一个简单的12英尺X 16英尺甲板的设计略微升高,包括一个楼梯的情况。当然,您可以修改高度以满足您的需要。

它可以作为一个独立的结构,也可以与房子或其他建筑相衬。

我们的蓝图很详细,几乎到了错误的程度。但是我们应该认真对待并正确地建造甲板。

如果这个甲板不太适合你,看看我们的这里还有其他的甲板平面图为了获得灵感,请点击查看这里有68个桥牌创意

如果你想使用这个桥牌设计,我们建议下载PDF版本。

= >点击此处可下载此套牌的PDF文档

此甲板蓝图的图像版本

点击图片放大。

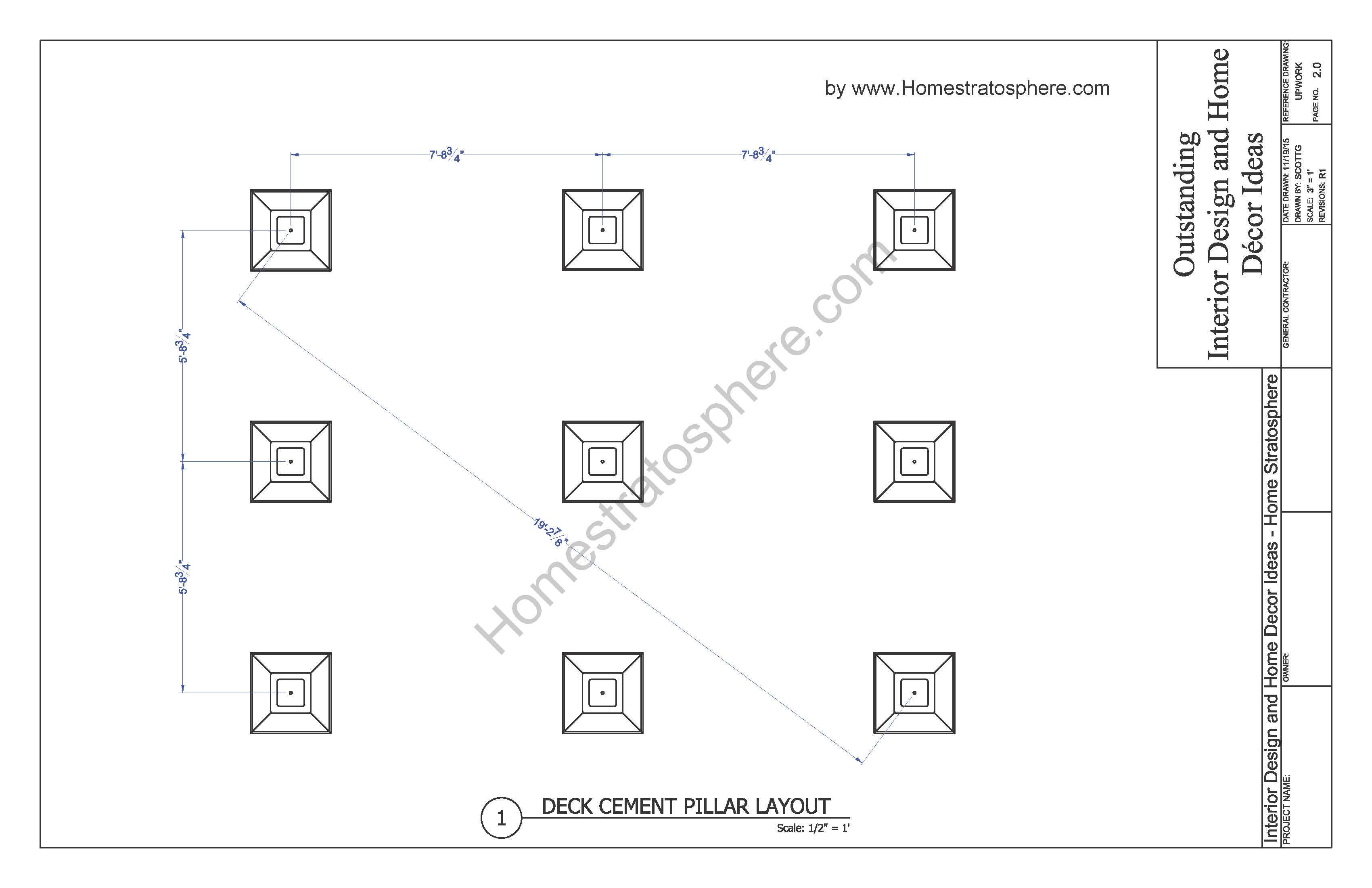

甲板支柱布局蓝图
12x16带楼梯的甲板

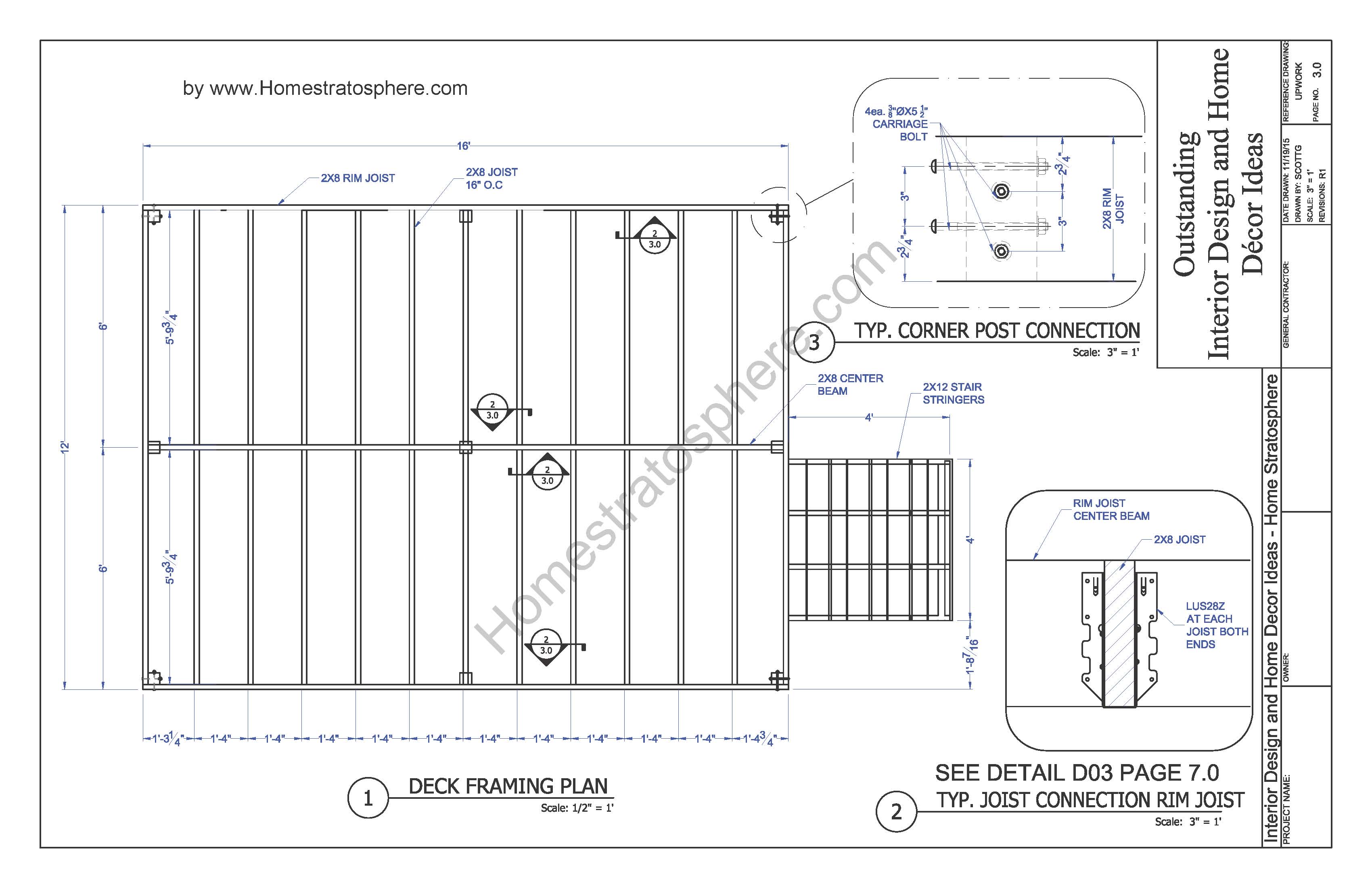

甲板框架图

12x16带楼梯的甲板

点击放大

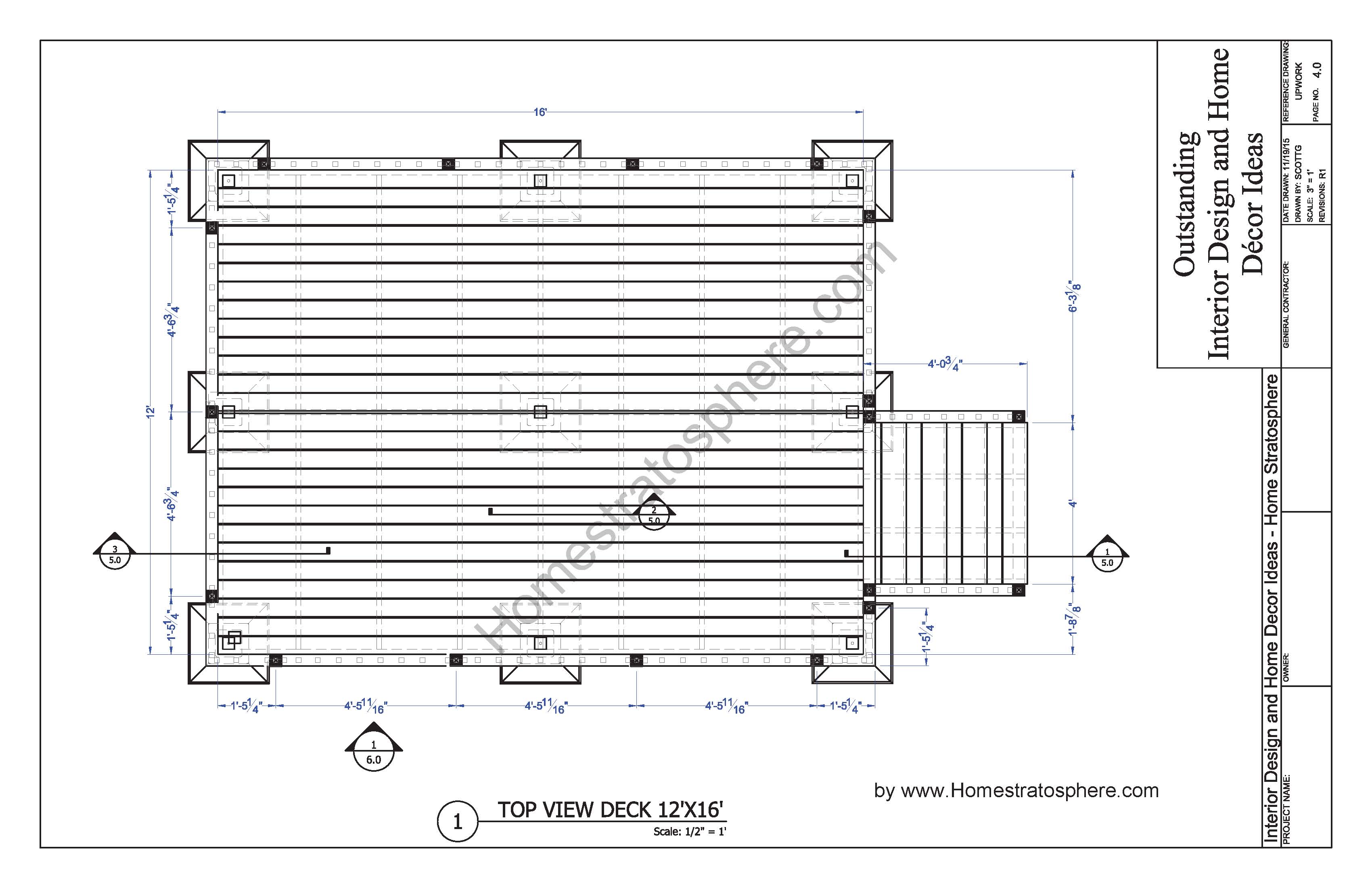

甲板布局的俯视图

12x16带楼梯的甲板

点击放大

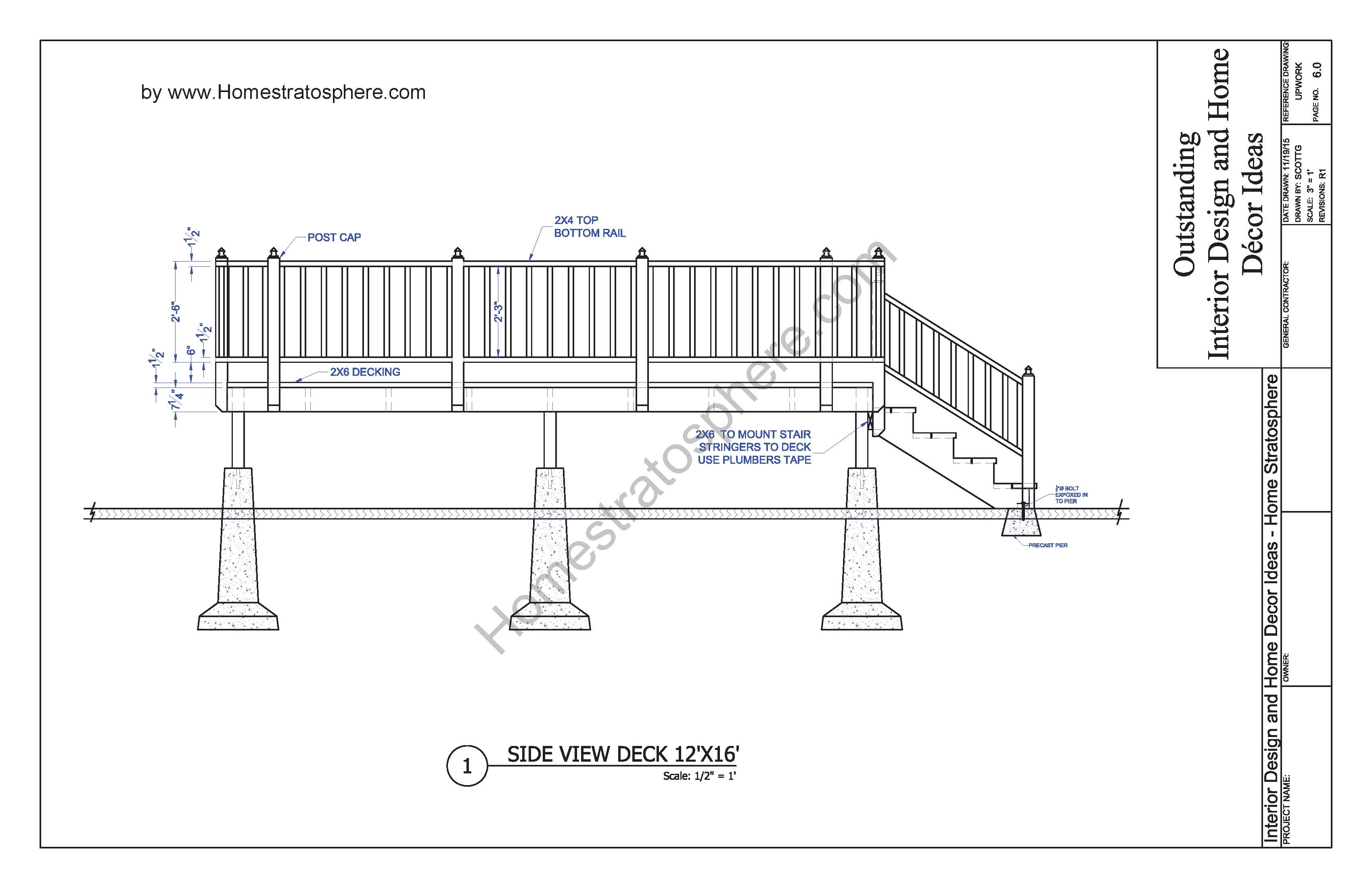

甲板柱子和楼梯的侧面视图

12x16带楼梯的甲板

点击放大

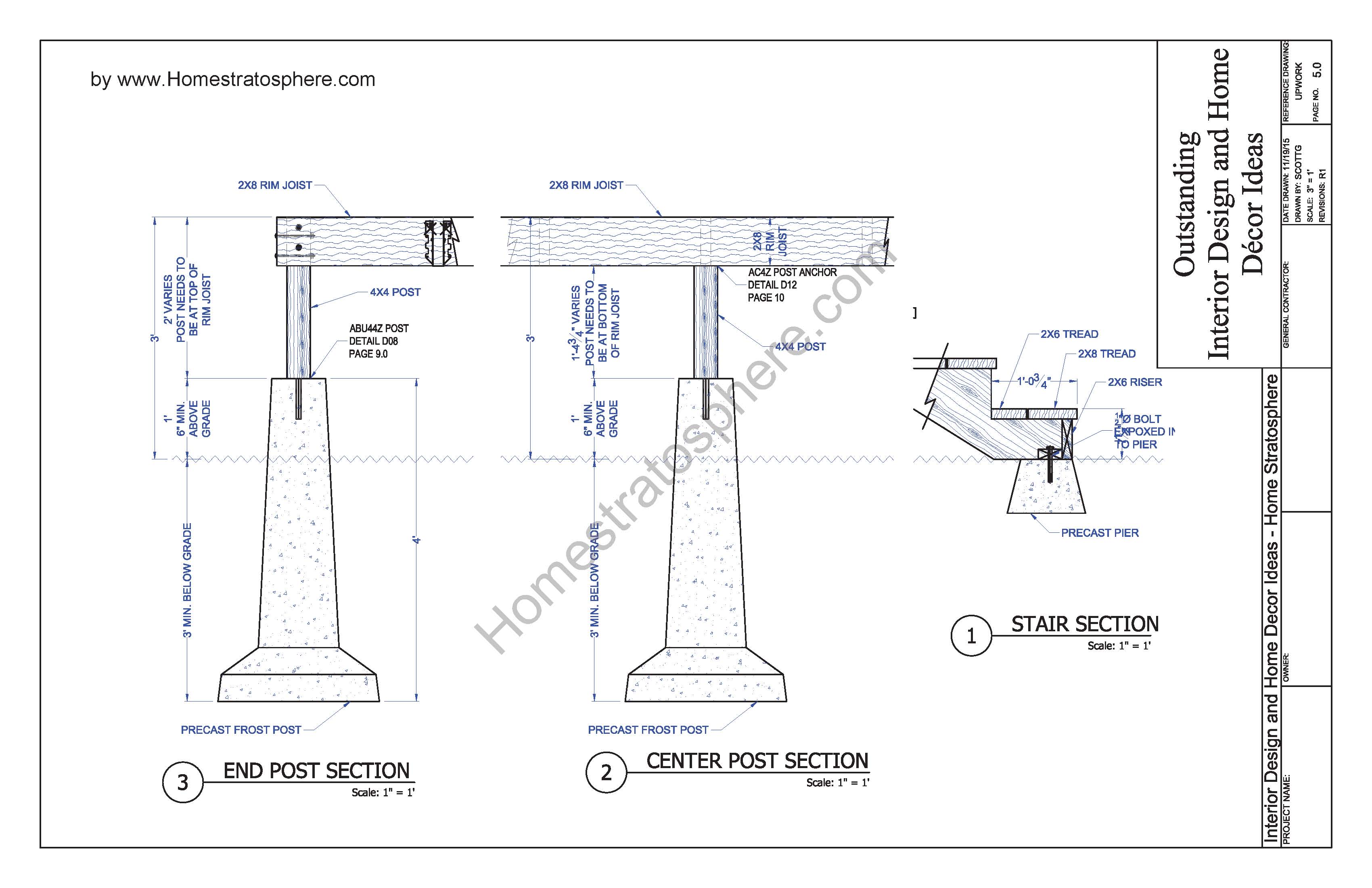

整个甲板的剖面视图

12x16带楼梯的甲板

点击放大

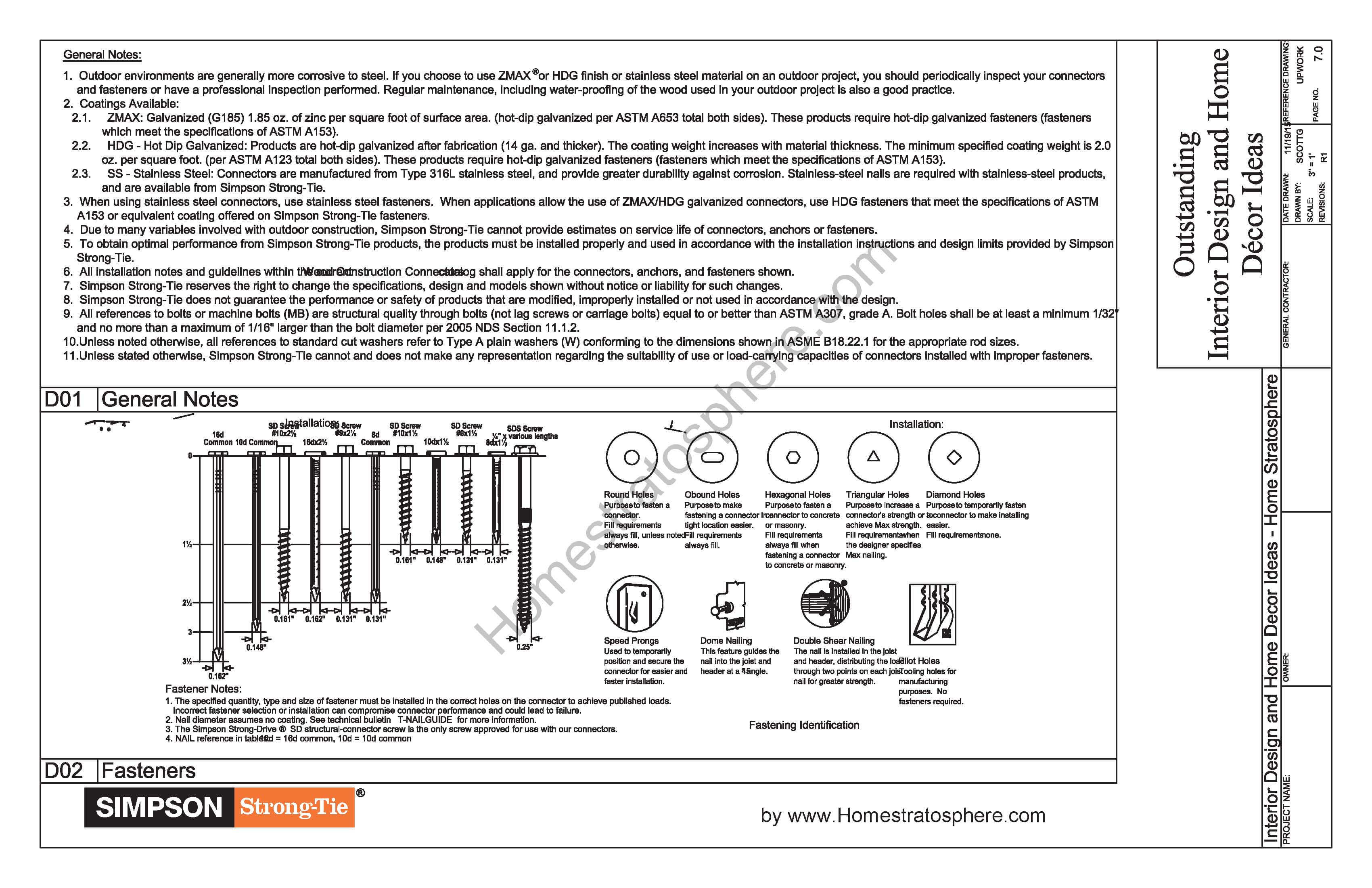

关于建造甲板用紧固件的注意事项

12x16带楼梯的甲板

点击放大

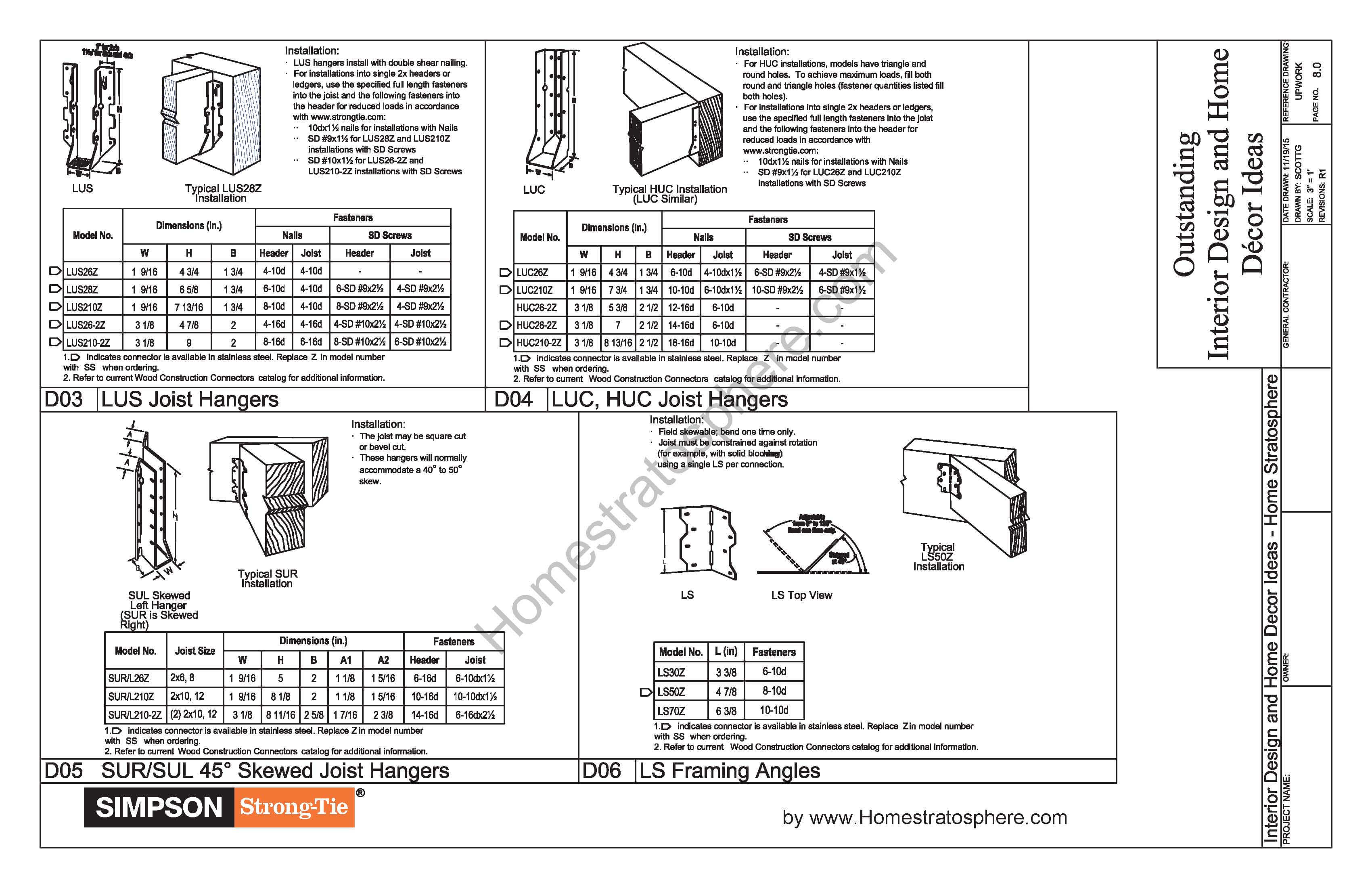

甲板托梁设计信息

12x16带楼梯的甲板

点击放大

甲板底座图纸和施工蓝图

12x16带楼梯的甲板

点击放大

更多的后基地图纸和施工细节

12x16带楼梯的甲板平面图

点击放大

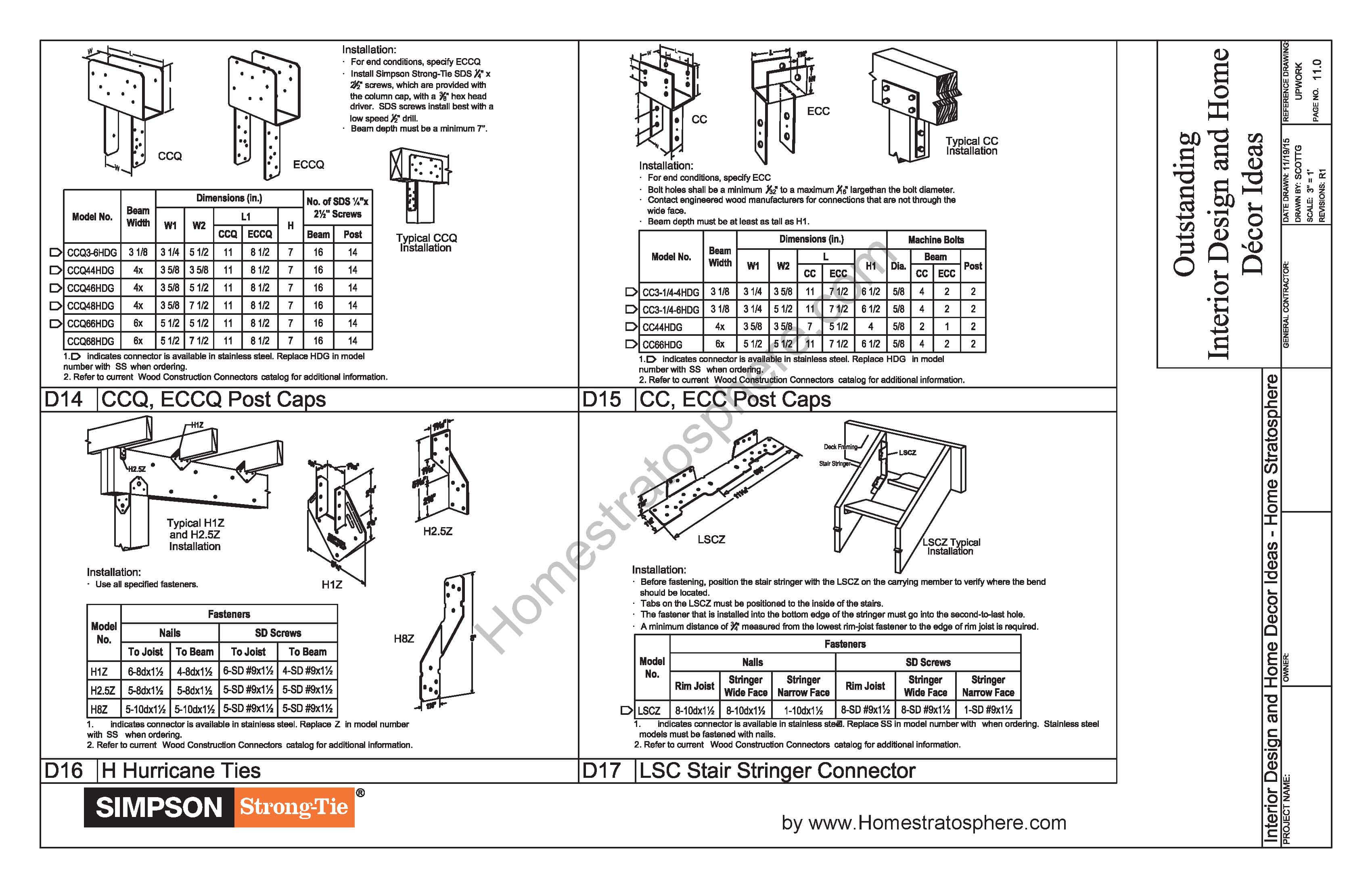

邮政帽,飓风领带和楼梯Stringer细节

12x16带楼梯的甲板

点击放大

甲板楼梯设计蓝图及图纸

12x16带楼梯的甲板

点击放大

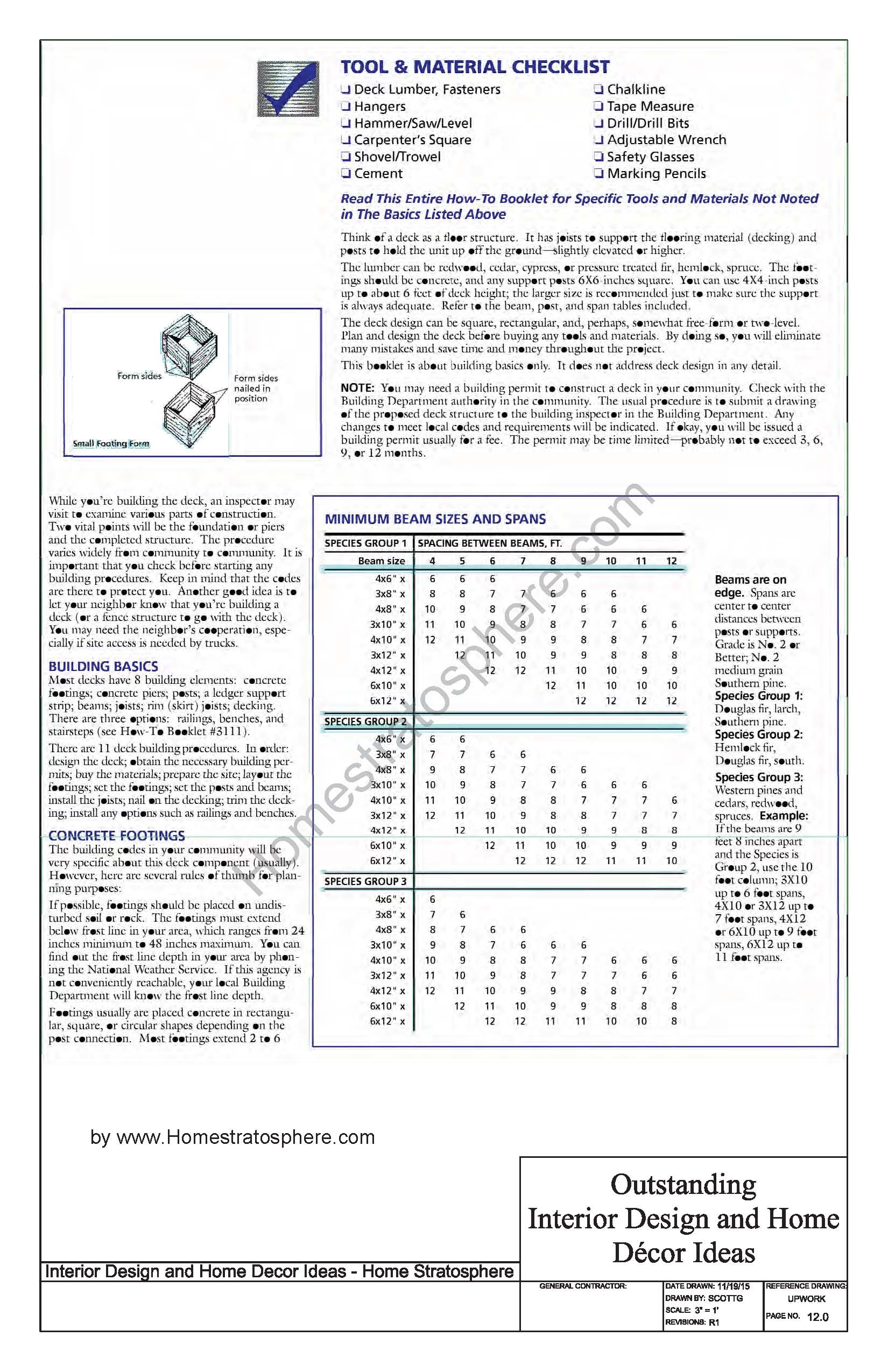

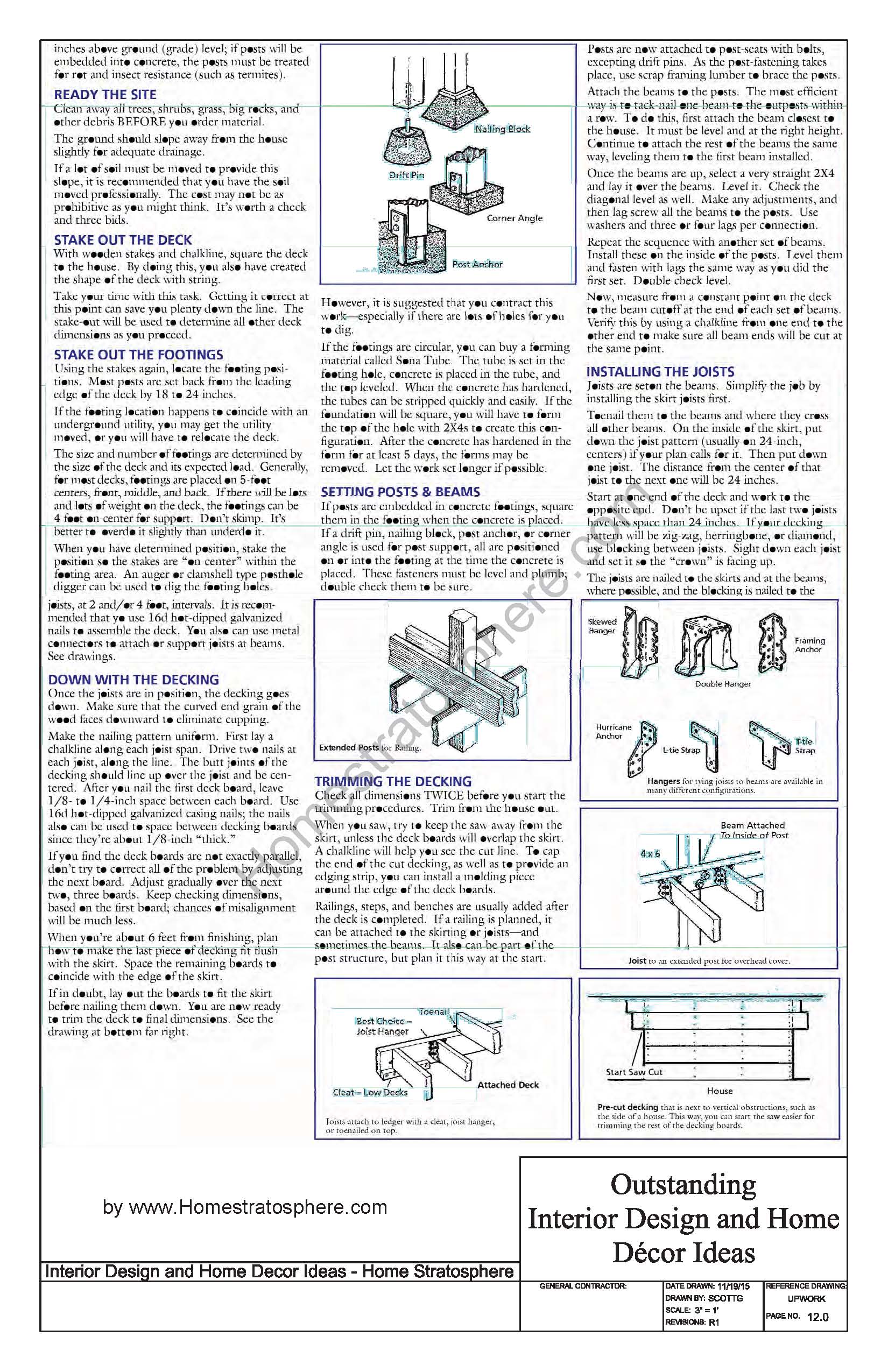

建立甲板工具和材料清单

12x16带楼梯的甲板

点击放大

12x16带楼梯的甲板

点击放大

= >点击这里查看PDF版本
